Beschreibung

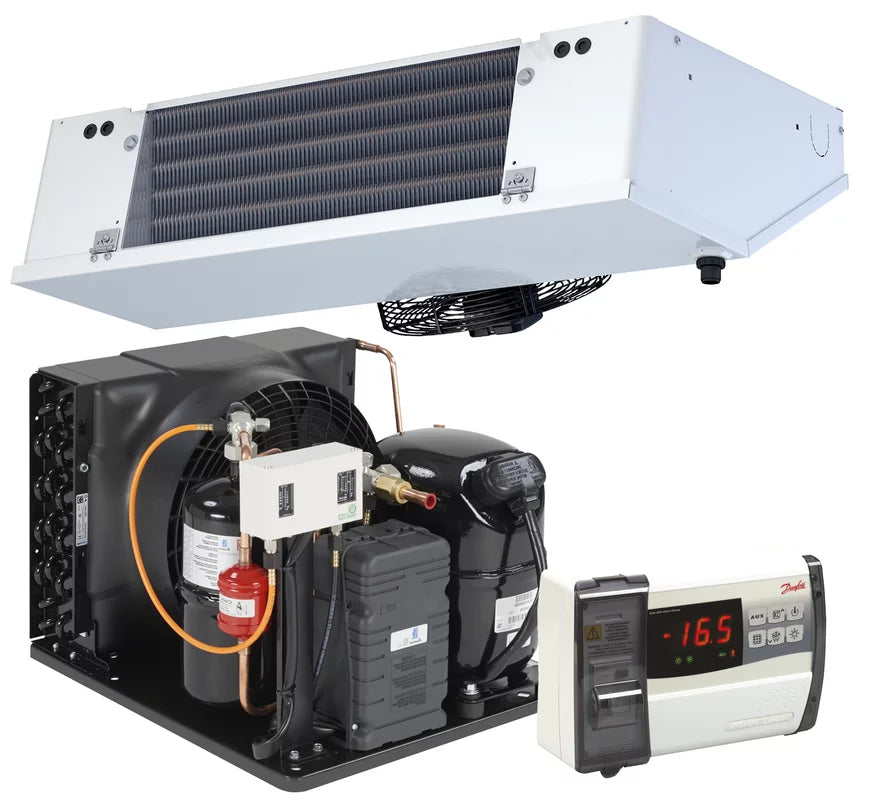

Kälte Set Premium für Tiefkühlung mit Tecumseh Verflüssigungssatz AJ2 CAJT2464ZBR, Kelvion Luftkühler Decke MCC-301-SBE-HX32-1 und Danfoss Kühlstellenreglerbox Optyma AK-RC 111.
TECUMSEH VERFLÜSSIGUNGSSATZ „KOMFORT“ IN TROPENAUSFÜHRUNG
Die einbaufertigen Verflüssigungssätze bieten viele Vorteile: Zum einen ergibt sich durch die aufgebauten Bauteile eine Zeitersparnis von
circa 60 Minuten, zum anderen wird eine höhere Sicherheit durch 100% geprüfte Komponenten gewährleistet. Die werksseitig ausgewählten
Komponenten sind optimal auf das jeweilige Aggregat abgestimmt. Die Tropenausführung ist zusätzlich mit einem größeren Verflüssiger
und stärkeren Lüftermotor für höhere Luftleistung ausgerüstet.
Ausstattung der Verflüssigungssätze mit zusätzlich aufgebauten Bauteilen:
· Hochwertiger kombinierter Hoch-/Niederdruck-Druckschalter · Flexible Anschlussleitungen am Druckschalter
· Ventile mit Bördelanschluss und metrischem Anschluss-Kit · Flüssigkeitsleitung mit Filtertrockner & Schauglas.

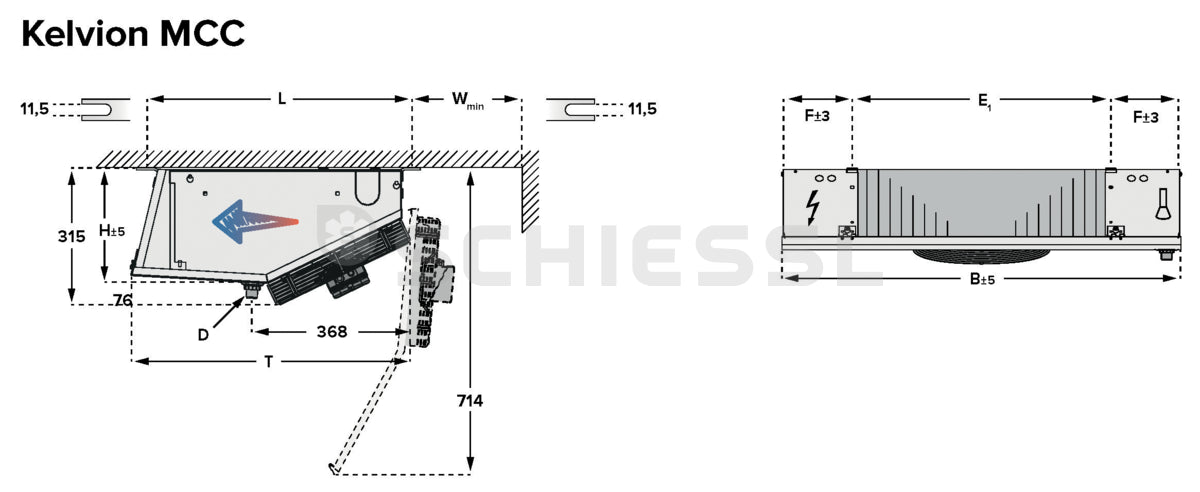

KELVION LUFTKÜHLER DECKE
Der KELVION MCC Luftkühler ist speziell für kleinere Kühlräume konzipiert worden. Er verfügt über die notwendige Kälteleistung, garantiert die
gleichmäßige Luftverteilung und sorgt so für die gleichbleibende Raumtemperatur in jedem Winkel des Kühlraums. In Kühlräumen von
Tankstellen, Gastronomie und Handel sind er bei der Kühlung von Getränken oder anderen verpackten Waren der platzsparende Helfer. Auch bei hohen
Außentemperaturen garantiert der KELVION MCC Luftkühler zuverlässige die geforderte Kühlleistung im Plus- und Minus-Bereich.

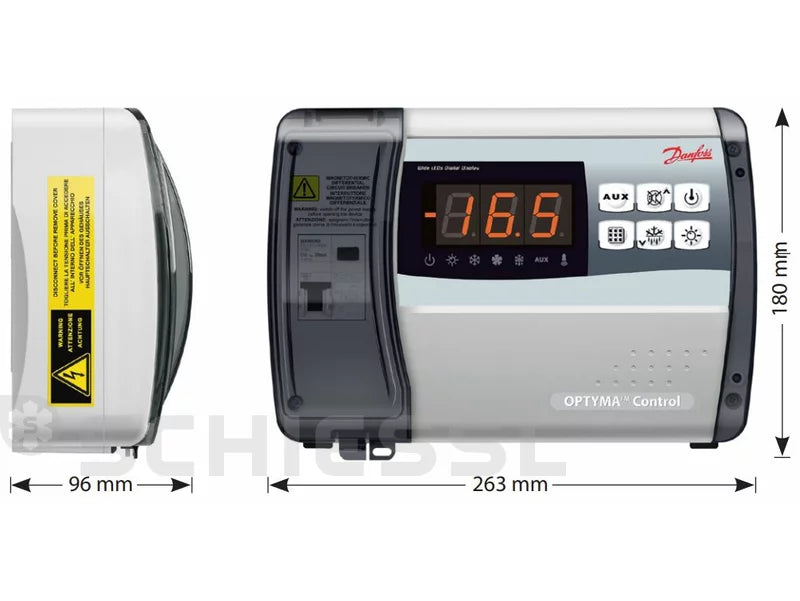

DANFOSS SCHALTKASTEN
Der Regler AK-RC 111 ist ein neues Bedientableau für Kühlräume mit einem einphasigen Verdichter bis zu 2 PS, der speziell dafür entwickelt wurde, dem
Benutzer Sicherheit, Schutz, Regelung und einfache Installation zu bieten. Er erlaubt dem Benutzer die Steuerung aller Komponenten eines
Kühlsystems: Von der Regelung der Lufttemperatur und Abtauung bis hin zu anspruchsvollen Regelaufgaben inkl. Beleuchtungs- und Lüftersteuerung.
Eigenschaften
BERECHNUNGSGRUNDLAGEN R452A Tiefkühlung
- Isolierung: PU100 mit Boden
- Kühlgut: Fleisch allgemein
- Belegung: 100kg/m2
- Einbringmenge: ca. 15% von Lagermenge/Tag
- Warenabkühlung: 15 K
- Türöffnung: der Raumgröße angepasst
- Luftansaugung Aggregat: +32°C
- Maschinenlaufzeit: 18 Stunden pro Tag
- Bei 65% rel. Feuchte außen
Beispiel für "Pump Down"
Ansteuerung des Verflüssigungssatzes direkt über den AKRC 101 mit Nutzung der „Pump Down Funktion“:
- Parameter: AU = -4
- Zusätzlichen „Pump Down“ Pressostat an Abgang DI1 (Klemme 1+3) klemmen. Parameter: In1 = 0
- Magnetventil an Abgang AUX (Klemme 17) anklemmen
In dieser Schaltung ist über den Regler kein externer Temperaturalarm und kein thermischer Verdichterschutz möglich.
AK-RC 111 mit externen „Pump Down“ (lmax Verdichter > 8A)
- Magnetventil an Abgang Verdichter (Klemme 15) anschließen
- Verdichter über eigenes Pump Down-Pressostat und/oder ND-HD Wächter direkt ansteuern
- Externer Temperaturalarm (AUX, Klemme 17) Parameter: AU = 0 und thermischer Verdichterschutz (DI1, Klemme 1+3) Parameter: In1 = 0 sind möglich
Lieferumfang
- 1x Tecumseh Verflüssigungssatz AJ2 CAJT2464ZBR "Komfort"
- 1x Kelvion Luftkühler Decke MCC-301-SBE-HX32-1 m. Heizung
- 1x Danfoss Ventilkörper R452A TS2 Löt 12mm 068Z3808
- 1x Danfoss Düseneinsatz f. T2/TE2 Größe 01 068-2010
- 1x Danfoss Magnetventil m.Spule EVR3 6mm Löt 032F205331
- 1x Danfoss Drehzahlregler XGE-4C 3A 10-25Bar 7/16''UNF i 061H3140 - als Option wählbar mit Aufpreis!
- 1x Ölsumpfheizung 230V CH102 60W 70107 (70020) als Option wählbar mit Aufpreis!
- 1x Danfoss Kühlstellenreglerbox AK-RC 205C inkl.2 Fühler
Technische Daten
Technische Daten

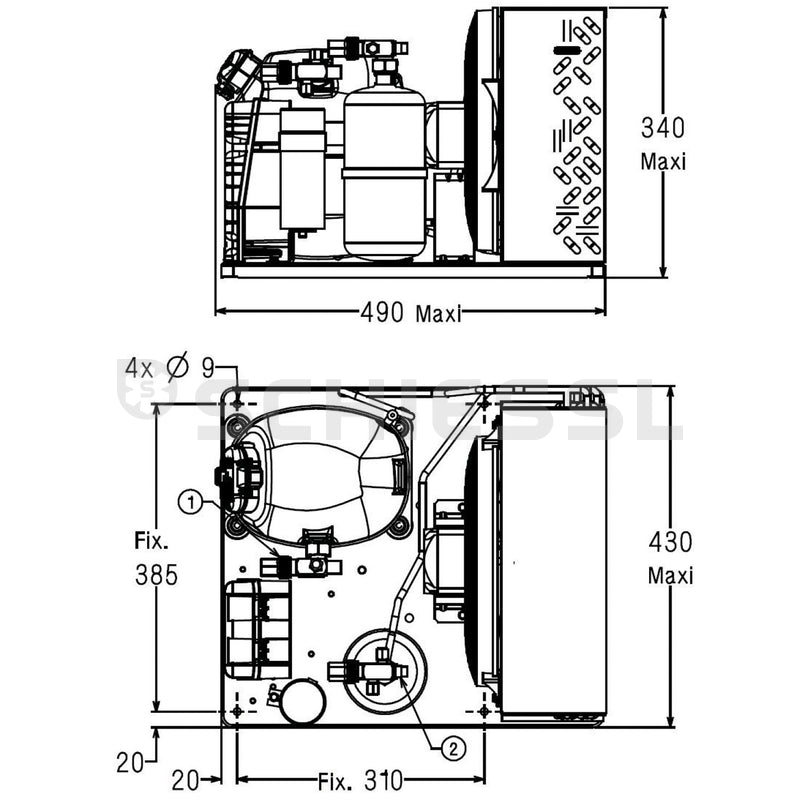

Tecumseh Verflüssigungssatz AJ2 CAJT2464ZBR "Komfort"
Löt
siehe Erläuterung 2
Löt
siehe Erläuterung 2
Erläuterung
- Expansion: C = Kapillarrohr; V = Expansionsventil
- Metrische Werte sind gerundet
Kälteleistung [kW] für Kältemittel: R 452A
Leistungsdaten 50Hz bezogen auf 20 °C Sauggastemperatur, 3K Flüssigkeitsunterkühlung
| tu [°C] | Verdampfungstemperatur [°C] | |||||||
|---|---|---|---|---|---|---|---|---|
| Q / P | -40 | -35 | -30 | -25 | -20 | -15 | -10 | |
|
Nennbedingungen nach EN13215 |
||||||||
| 32 | q | 0,62 | 0,84 | 1,11 | 1,41 | 1,75 | 2,13 | 2,54 |
| p | 0,79 | 0,91 | 1,03 | 1,17 | 1,32 | 1,49 | 1,68 | |
| 38 | q | 0,53 | 0,74 | 0,98 | 1,26 | 1,57 | 1,92 | 2,30 |
| p | 0,78 | 0,90 | 1,04 | 1,18 | 1,34 | 1,52 | 1,72 | |
| 46 | q | 0,42 | 0,60 | 0,81 | 1,06 | 1,33 | 1,64 | 1,98 |
| p | 0,75 | 0,89 | 1,03 | 1,19 | 1,37 | 1,56 | 1,77 | |
Technische Daten
Kelvion Luftkühler Decke MCC-301-SBE-HX32-1 m. Heizung
