Kälte Set Silensys NK / R513A 7,5m³ SILAJ4461Y-FZ/KCB202-4BE/ECP202Expert
Kälte Set Silensys NK / R513A 7,5m³ SILAJ4461Y-FZ/KCB202-4BE/ECP202Expert
Couldn't load pickup availability
Beschreibung

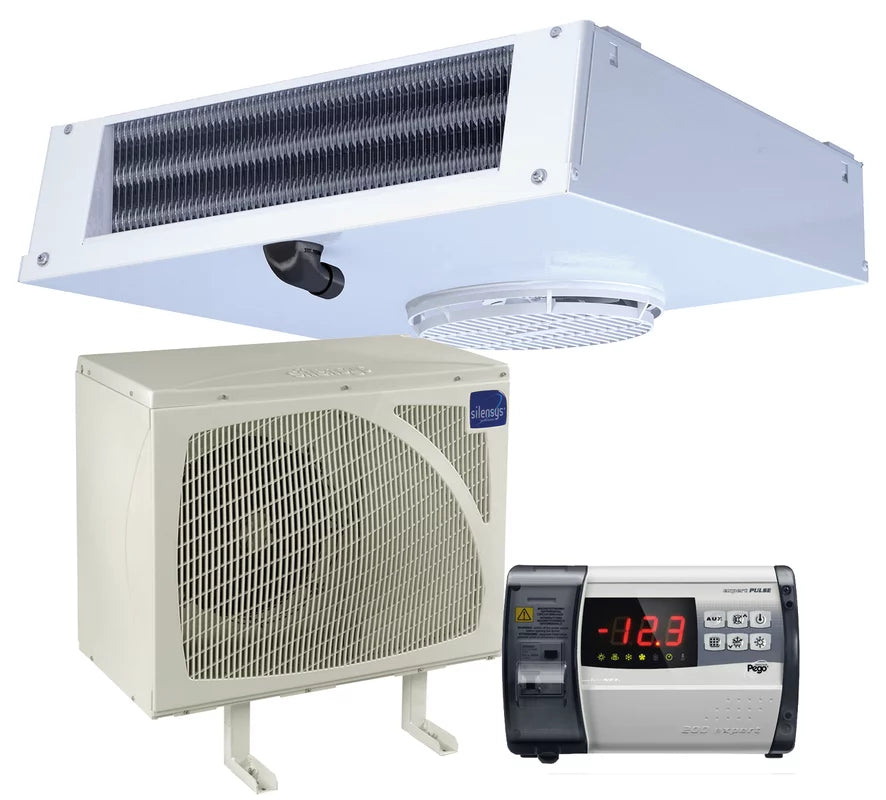

Kälte Set Premium für Tiefkühlung mit Tecumseh Außeneinheit SILENSYS AJ2 SIL AJ4461YFZ, Kelvion Luftkühler Decke KCB-202-4BE-HX32-1 und Pego Schaltkasten elektronisch 230V ECP 202 Expert.

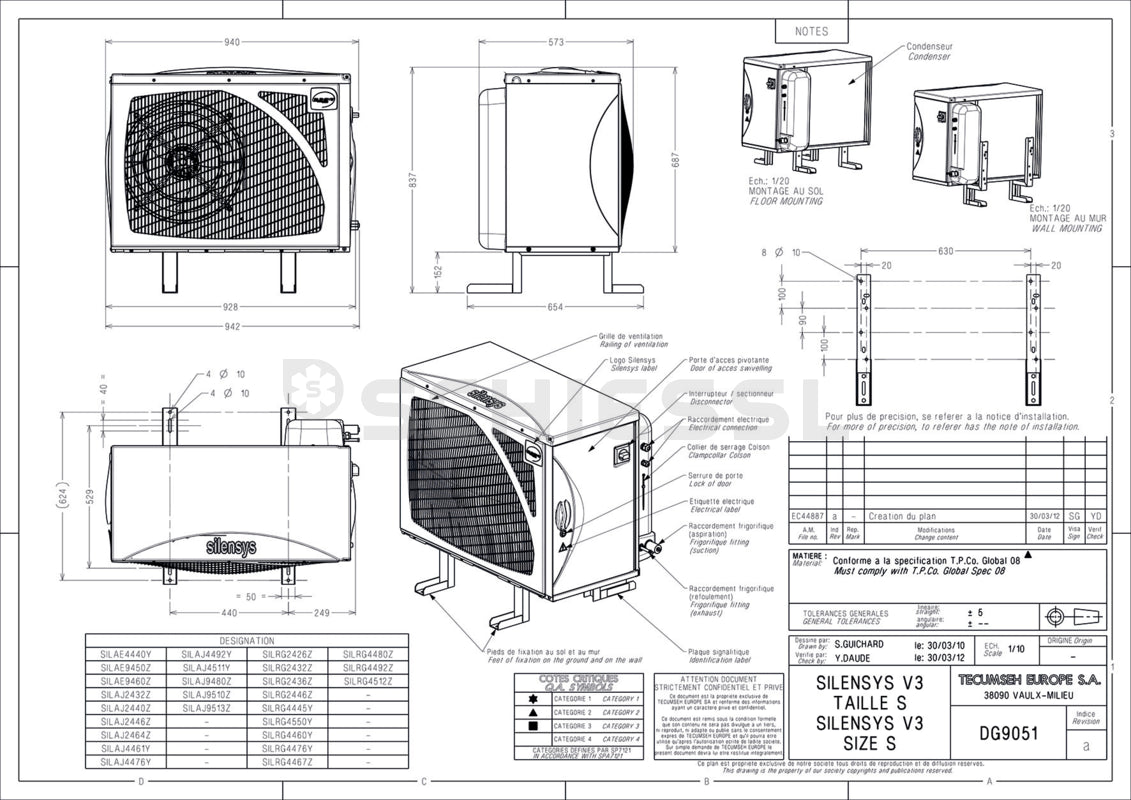

TECUMSEH AUSSENEINHEIT
In vielen Fällen werden die Verflüssigungssätze an der Außenseite eines Gebäudes, in einem Hof, an einer Fassade oder auf einem Dach angebracht.
Komplett vormontiert und verdrahtet zur kosten- und zeitsparenden Installation. Dank ihrer Erfahrung hat Tecumseh Europe diese Aspekte frühzeitig
berücksichtigt und einen einzigartigen Verflüssigungssatz entwickelt.

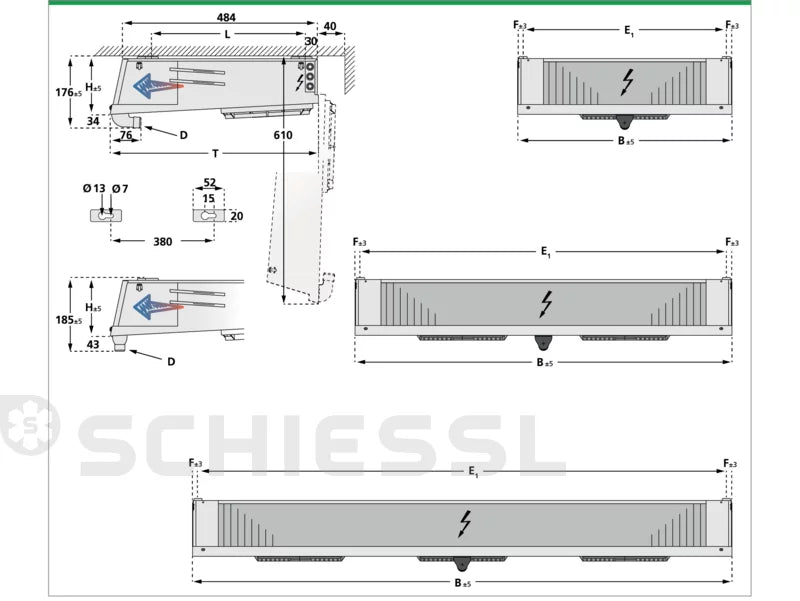

KELVION LUFTKÜHLER DECKE
Die kompakte Kelvion KCB/KCC Serie ist eigens für die Kühlung von Lebensmitteln konzipiert und sorgt für die nötige Sicherheit bei der Kühlung.
Die Tauwasserwanne verfügt wahlweise über einen horizontalen und senkrechten Ablauf. Das hochwertig pulverbeschichtete Alugehäuse bietet
idealen Korrosionsschutz. Ein integriertes Luftleitblech gewährleistet die optimale Luftführung.
PEGO SCHALTKASTEN ELEKTRONISCH
ECP 202 Expert ist eine mikroprozessorgeführte Kühlanlagensteuerung für die Regelung der Raumtemperatur, der Verdampferlüfter und der
Abtauheizung. Die Ist-Temperatur wird auf einer dreistelligen LED-Anzeige dargestellt. Die Kühlanlagensteuerung besitzt fünf unabhängige
Relaisausgänge, für Verdichter, Verdampferlüfter, Abtauheizung, Alarmausgang und Kühlraumlicht.
Eigenschaften
BERECHNUNGSGRUNDLAGEN R513A Normalkühlung
- Isolierung: PU100 mit Boden
- Raumtemperatur: 0° / +2°C
- Kühlgut: Fleisch allgemein
- Belegung: 100kg/m2
- Einbringmenge: ca. 20% von Lagermenge/Tag
- Warenabkühlung: 25 K
- Umgebungstemperatur Zelle: +28°C
- Türöffnung: der Raumgröße angepasst
- Luftansaugung Aggregat: +32°C
- Kältemittel: R513A
- Maschinenlaufzeit: 16 Stunden pro Tag
- bei 65% rel. Feuchte außen
Beispiel für "Pump Down"
Ansteuerung des Verflüssigungssatzes direkt über den ECP 202 mit Nutzung der „Pump Down Funktion“:
- Parameter: AU1 = -4
- Parameter: In1 = -4
- Magnetventil an AUX1 klemmen (potentialfreier Kontakt!)
- Zusätzlichen „Pump Down“ Pressostat an DI1 klemmen
- Externer Temperaturalarm (AUX2) Parameter: AU2 = -1(NC) oder 1(NO) und thermischer Verdichterschutz (InP-2) Parameter: In2 = -2 sind möglich
ECP 202 mit externen „Pump Down“ (lmax Verdichter > 10A)
- Magnetventil an Abgang „Compr.“ klemmen
- Verdichter über eigenes Pump Down-Pressostat und/oder ND-HD Wächter direkt ansteuern
- Externer Temperaturalarm (AUX1) Parameter: AU1 = -1(NC) oder 1(NO) und thermischer Verdichterschutz (InP-1) Parameter: In1 = -2(NC) sind möglich
Lieferumfang
- 1x Tecumseh Außeneinheit SILENSYS AJ2 SIL AJ4461YFZ 230V
- 1x Pego Schaltkasten elektronisch 230V ECP 202 Expert m.2 NTC-Fühler
- 1x Danfoss Ventilkörper R134a/R513A TN2 N Löt 12mm 068Z3384
- 1x Danfoss Düseneinsatz f. T2/TE2 Größe 00 068-2003
- 1x Danfoss Magnetventil m.Spule EVR3 6mm Löt 032F205331
- 1x Kelvion Deckenluftkühler Multi-Gas-Unit KCB-202-4BE-FX32-2 mit elektr. Abtauung
Technische Daten
Technische Daten
siehe Erläuterung 2
siehe Erläuterung 2
Kälteleistung [kW] für Kältemittel: R 513A
Leistungsdaten 50Hz bezogen auf 20 °C Sauggastemperatur, 3K Flüssigkeitsunterkühlung
| tu [°C] | Verdampfungstemperatur [°C] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Q / P | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 | 15 | |
|
Nennbedingungen nach EN13215 |
||||||||||
| 25 | q | 0,51 | 0,66 | 0,85 | 1,06 | 1,31 | 1,60 | 1,93 | 2,29 | 2,69 |
| p | 0,40 | 0,44 | 0,49 | 0,53 | 0,57 | 0,62 | 0,66 | 0,71 | 0,77 | |
| 32 | q | 0,45 | 0,59 | 0,76 | 0,96 | 1,19 | 1,45 | 1,75 | 2,08 | 2,46 |
| p | 0,40 | 0,45 | 0,50 | 0,55 | 0,60 | 0,65 | 0,70 | 0,76 | 0,82 | |
| 43 | q | 0,48 | 0,63 | 0,80 | 0,99 | 1,22 | 1,47 | 1,76 | 2,09 | |
| p | 0,45 | 0,51 | 0,57 | 0,64 | 0,70 | 0,77 | 0,83 | 0,90 | ||
Technische Daten
Kelvion Deckenluftkühler Multi-Gas-Unit KCB-202-4BE-FX32-2 mit elektr. Abtauung
